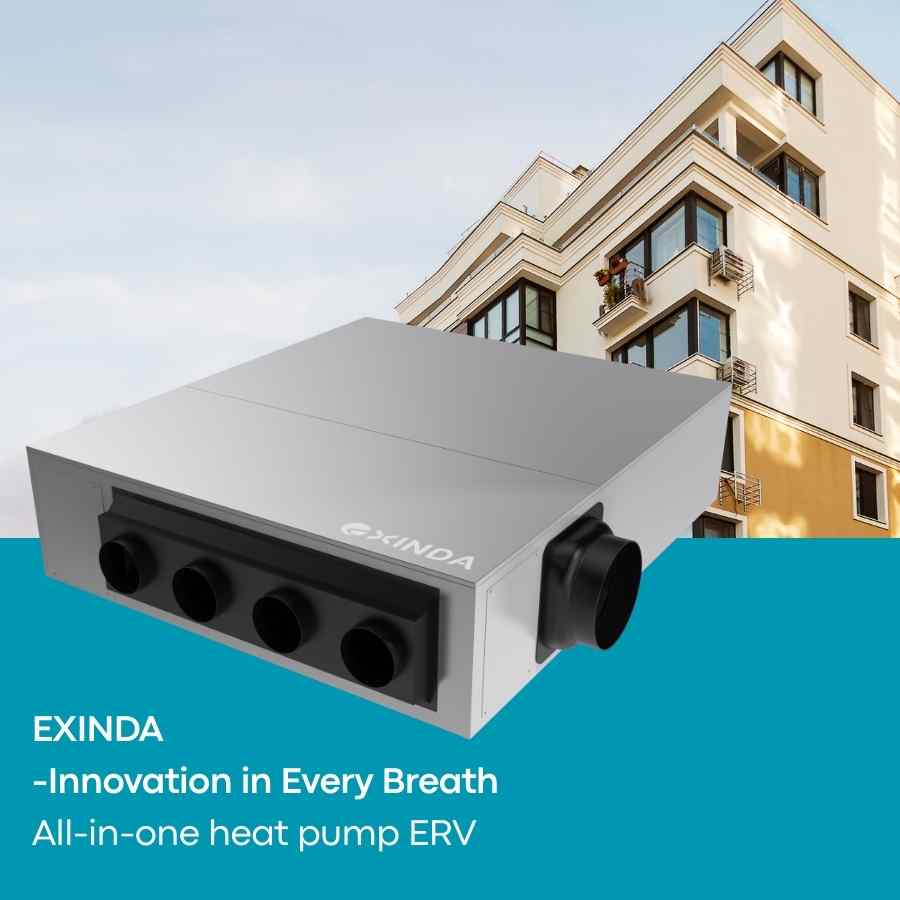

EXINDA AURA es un recuperador de energía con bomba de calor todo en uno (HPERV), de techo por conductos, para proyectos de apartamentos y edificios multifamiliares. Combina calefacción por bomba de calor, refrigeración, ventilación equilibrada con aire exterior y recuperación de energía en una unidad interior. El sistema no utiliza un condensador exterior convencional independiente junto a cada apartamento, pero sigue requiriendo conductos de toma y expulsión de aire exterior diseñados para el proyecto, rejillas exteriores, drenaje de condensados y acceso adecuado para mantenimiento.
AURA está destinado a equipos de proyecto que evalúan una climatización descentralizada para apartamentos donde resulta difícil instalar condensadores en la fachada, disponer de espacio en el balcón o trazar tuberías de refrigerante. Debe seleccionarse según los datos del modelo correspondiente y las condiciones reales de diseño del proyecto, no solo a partir de un mensaje comercial o de la capacidad nominal.
Consulte la página del producto EXINDA AURA de 12 000 Btu/h con bomba de calor ERV para ver las especificaciones y descargas vigentes del modelo. También puede explorar la colección AURA de bombas de calor ERV todo en uno.
¿Qué combina una bomba de calor ERV todo en uno?
Un diseño convencional de apartamento puede utilizar equipos separados para calefacción y refrigeración, ventilación con aire exterior, extracción y recuperación de energía. AURA coordina estas funciones en un sistema interior oculto en el techo y conectado a conductos:
- Calefacción y refrigeración por bomba de calor inverter
- Impulsión de aire exterior filtrado
- Extracción del aire viciado
- Transferencia de energía entre el aire extraído y el aire exterior entrante
- Distribución por conductos a una o más habitaciones, según el diseño de caudal y presión estática
- Funcionamiento mediante controlador mural, con opciones de control específicas del proyecto que deben confirmarse
La disposición integrada puede reducir el número de componentes de climatización separados en cada apartamento, pero no elimina la necesidad de diseñar las instalaciones mecánicas. El caudal de aire exterior, las pérdidas de presión en conductos, la ubicación de rejillas, el drenaje, la alimentación eléctrica, la acústica y los espacios de mantenimiento siguen formando parte del diseño del edificio.
Qué significa «sin unidad exterior»
En AURA, «sin unidad exterior» significa que no se instala una unidad condensadora exterior convencional independiente junto al apartamento. El sistema de bomba de calor está integrado en la unidad interior de techo. El aire exterior debe seguir llegando al equipo mediante recorridos de toma y expulsión diseñados para ello.
Esta distinción es importante. AURA utiliza conductos y su instalación requiere coordinación con la envolvente del edificio. Las aberturas de toma y expulsión deben situarse de modo que se limite la recirculación, y sus pérdidas de presión deben mantenerse dentro de la presión estática externa disponible de la configuración seleccionada. El equipo del proyecto debe revisar la normativa local, los requisitos de fachada y la protección contra la intemperie.
Configuración actual de AURA para Norteamérica
La configuración norteamericana actualmente publicada utiliza el modelo ICMPCGFF1AYE. La página del producto identifica los siguientes datos principales:
| Elemento | Configuración publicada |
|---|---|
| Tipo de sistema | Bomba de calor ERV todo en uno de techo por conductos |
| Capacidad de refrigeración | 12 000 Btu/h |
| Capacidad de calefacción | 14 000 Btu/h |
| Alimentación eléctrica | 208–240 V / 1 Ph / 60 Hz |
| Refrigerante | R32 (A2L) |
| Instalación | Unidad interior de techo por conductos |
Estos valores describen la configuración publicada y no sustituyen la selección específica del proyecto. El rendimiento puede variar según las condiciones interiores y exteriores, el caudal y la instalación. Solicite la documentación técnica vigente antes de especificar o adquirir equipos.
Dónde puede evaluarse AURA
- Apartamentos en edificios de gran altura y mediana altura
- Edificios residenciales multifamiliares
- Estudios y viviendas compactas con varias habitaciones
- Proyectos con ubicaciones limitadas para condensadores exteriores individuales de los apartamentos
- Obra nueva con espacio coordinado para el techo y los conductos exteriores
- Determinados proyectos de rehabilitación donde puedan preverse recorridos de conductos y acceso de mantenimiento
AURA puede permitir la distribución a varias habitaciones cuando los conductos se diseñan dentro del caudal y la presión estática externa disponibles de la unidad. Su idoneidad depende de las cargas de cada habitación, el equilibrado de ramales, la selección de difusores, los criterios acústicos y la resistencia total del recorrido de aire.
Qué deben comprobar contratistas y consultores
- Cargas de calefacción y refrigeración: Calcule la carga de diseño de cada apartamento y habitación.
- Necesidades de ventilación: Confirme los caudales de aire exterior y extracción requeridos según la normativa aplicable y las especificaciones del proyecto.
- Presión estática externa de los conductos: Incluya conductos, accesorios, filtros, compuertas, difusores, rejillas exteriores y componentes acústicos.
- Aberturas exteriores: Coordine la ubicación de toma y expulsión, su separación, la protección contra la intemperie y los detalles de fachada.
- Espacio en el techo y acceso: Prevea espacio para la unidad, los conductos, la extracción de filtros, el mantenimiento eléctrico y la inspección interior.
- Condensados: Prevea el trazado de desagüe, el sifón, la pendiente y la protección adecuada al clima.
- Electricidad y controles: Confirme la tensión de alimentación, los dispositivos de seccionamiento, los controles y cualquier interfaz con los sistemas del edificio.
- Ruido y vibraciones: Revise los criterios de las habitaciones ocupadas y especifique el aislamiento y el tratamiento de conductos adecuados.
- Documentación: Confirme las certificaciones, la documentación técnica para aprobación, los planos y el procedimiento de aprobación requeridos para el mercado de destino.
Cuándo AURA puede no ser adecuado
AURA puede no ser adecuado cuando la carga de diseño supera el rendimiento publicado del modelo seleccionado, no pueden instalarse conductos o rejillas exteriores, la separación entre toma y expulsión es insuficiente, no existe acceso de mantenimiento en el techo o no pueden cumplirse los requisitos acústicos del proyecto. Los proyectos con cargas máximas más elevadas pueden requerir otra configuración o un sistema complementario.
El cumplimiento normativo y la obtención de permisos dependen del diseño completo del edificio y de los requisitos de la autoridad local. Utilizar equipos descentralizados no elimina automáticamente las obligaciones relativas a incendios, humo, ventilación o aprobación. El consultor de instalaciones mecánicas y la autoridad competente deben revisar el diseño final.
Solicite una revisión de proyecto AURA
Para realizar una revisión útil de la selección, facilite la ubicación del proyecto, el tipo de edificio, las plantas, las temperaturas de diseño, las cargas por habitación, el caudal de ventilación requerido, las pérdidas de presión estimadas en conductos, las limitaciones de espacio en el techo, la alimentación eléctrica, la cantidad y los requisitos de documentación. EXINDA podrá comparar la aplicación con los datos del modelo correspondiente e identificar la información pendiente para la especificación.
